imread這功能已經知道是讀檔的功能了，接著是這章節新講到的一個新指令，image。
image，是matlab一個最基本最簡單最陽春的圖片顯示指令，使用起來感覺不是很方便，如果單用image這指令，結果會如右圖(原圖使用灰階)，雖然有軸線，但圖片不僅變形，還變成奇怪的顏色囧"。如果想要正常顯示，必需搭配其他指令。

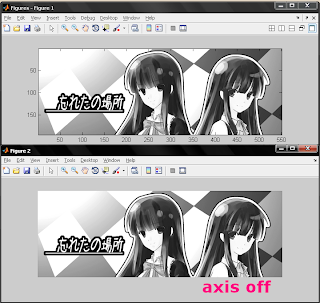

首先先用size(unique(d))，d為我儲存圖片的變數，查出圖片的灰階共多少層(→我是指level)，如果我們想要用imread完整的顯示原圖，就需要使用colormap這指令，並且知道原圖的level共多少，另外還要搭配truesize(顧名思義就是實際大小啦)這個指令。而axis off這個我認為就是看個人啦，需要軸線就不必要打出來，要隱藏那就把它off掉吧！打出指令>> image(d),truesize,axis off,colormap(gray(255))後就像這樣↓
另外，如果將colormap裡的數值改的比原本高或低，那麼圖片就會變深或變亮，我想應該就是因為level疊越多代表越多色，所以才會有深淺的差別。而如果要顯示一般有顏色的圖片，那麼就是不要打colormap在後面了，不然就是輸入另一組指令：>> [x,map]=imread('Banner.png');
>> image(x),truesize,axis off,colormap(map)
由matlab來幫你記colormap。
3.3我就有點問題了，我不太懂double在做什麼，依我用我的灰階圖片經指令過後看來，會顯示出我原圖描黑線的部份地方。
而在imshow(cd/n)，cd為double過的圖片參數，n為數字，如果比原圖level值大則原圖片加深，少則變淡。
有一個我覺得很特別的，>> dl=d>120;，d為我的灰階圖片變數，顯示圖片後會很明顯分為兩種顏色，顯示出圖片的主要輪廓，稱為Binary Images，而dl的class會為logical。
如果再>>dl=+dl，就會將logical改掉，不過我不懂
1.為什麼課本是變成uint8，而我的變成double了?
2.且我的圖再次顯示後，並沒有像FIGURE3.3(b)那般，跟原本顯示Binary Images時是一樣的(就我視覺上看起來)?
3.>> imshow(logical(dl))和>> imshow(double(dl)) 的結果都一樣沒變?
3.4 的部份我看不是很懂文章內容(果然上課不該發恍啊囧"")，但有試作了一下：
>> cd=double(d);
>> d0=mod(cd,2);
>> d1=mod(floor(cd/2),2);
>> d2=mod(floor(cd/4),2);
>> d3=mod(floor(cd/8),2);
>> d4=mod(floor(cd/16),2);
>> d5=mod(floor(cd/32),2);
>> d6=mod(floor(cd/64),2);
>> d7=mod(floor(cd/128),2);
圖片從不明顯的輪廓漸漸變成清楚分明的輪廓，而d7的圖跟Binary Images的結果看起來是一樣的。
p.49底下也是看不懂 (炸)
3.5 第一個新指令，imresize(x,n)，看名字就知道是更改圖片的大小嘍！x是圖片的變數，n是你要縮放的倍率，如果要讓長寬變一半，那麼在n的地方輸入1/2即可。由於縮小的時候是在一定範圍內(看你訂的縮小倍率)截取一點，做縮小的動作；而放大的時候是讓原本圖的陣列擴張，所以會導致糊邊。so如果你同時對一張圖片縮小1/2又放大了2倍並不會讓圖片變回原樣，反而會變的有點模糊喔！
不過為什麼課本p.51 & p.52圖片比較偏馬賽克化而我的圖是模糊化呢?
3.6 這部份我真的算是完全不瞭解了，因為我的matlab輸入imshow(grayslice(x,128),gray(128))等那個表格裡的指令，看起來是完全相同的，而單看grayslice(x,4)這指令出來的圖，從灰階變成鮮豔到很可怕的圖囧"
到最後，我一直在想是不是我的灰階圖有問題呢??? 一堆看起來跟課本上不同的結果。
