HW02

　　這是我這次程式的外觀，裡面有的功能包括讀檔、負片調整功能、影像長條圖資訊以及圖片色階調整功能(包括線性及曲線的)。

　　首先這是我這次選的圖。

　　一開始選這圖的時候原本想說長條圖資訊不會稀疏的很誇張，但用了之後我發現我錯了(真的不能相信自己的眼睛，請相信實際計算後顯示的結果)。那麼廢話就不多說了，來講解一下影像資訊的長條圖該如何求出，方法就是掃描過圖片全部的點，將RGB三個顏色在各個色階的量給累加出來，需要注意的一點是每個像素點等同於在陣列中的連續三個位置存入RGB三個顏色的數值，但儲存的順序不是RGB而是BGR。簡單說明就是假設i是像素點個數，那麼在每個3*i中存的會是該像素點藍色的數值、3*i+1中存的會是該像素點綠色的數值、3*i+2中存的會是該像素點紅色的數值。另外要掃描過全部的像素點的方法除了用傳統的Canvas->Pixels[x][y]外，還可以用scanline一行一行去讀取的方法(差異在於執行速度，scanline較快)。畫線部分是透過Image->Canvas->Pen->Color改變筆的顏色再利用MoveTo(畫布指標移至畫布某位置)和LineTo(從畫布指標目前位置移至指定位置)兩個指令來完成畫線。

　　接著說明一下我寫的程式，左邊的RadioGroup1(忘了更名...)是在選擇要一般長條圖還是累加型；Channel是選擇顏色，製作方法就是透過幾個CheckBox並在程式碼中多加幾行判斷，來選擇顏色。中間的upper和downer是在調整比例，讓數值能透過人工的方式調整至最佳範圍，實作方法就是多設定一個變數，將全部數值統一乘或除這個變數，在改變這個變數就可以達成改變比例。右邊原本是想做滑鼠指到長條圖上某位置就將該點資訊顯示在Memo上，但還沒完成，如過有機會，可能會在後面幾版完成這功能。

　　這就是這張圖的累積值方圖，由於點很稀疏，所以蠻平的。

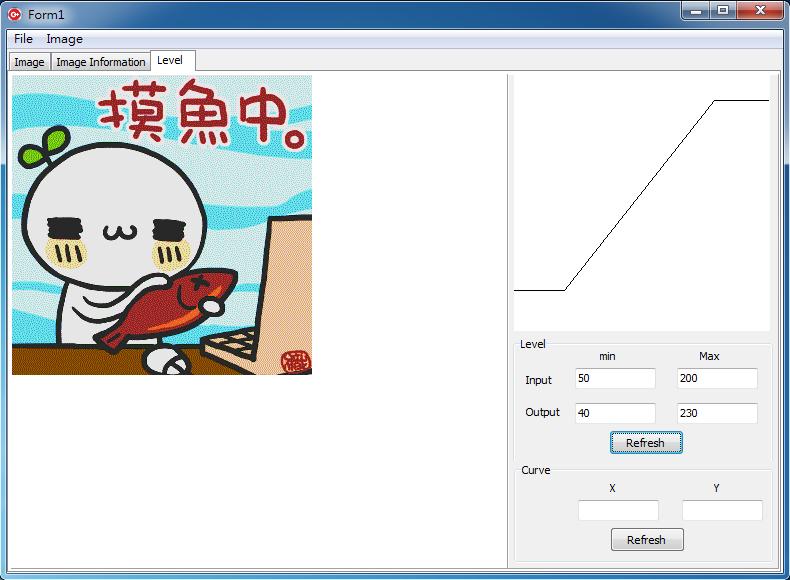

　　然後是Level的部分，也就是圖片色階調整功能。首先是線性的，線性的需要4個數值，分別是Input的Max及min與Output的Max及min，主要的動作是將小於InputMin的值改成OutputMin，將大於InputMax的值改成OutputMax，中間則透過這4個數值連出一條直線。其實這個只要能推導出其公式(用兩點求方程式)就很簡單。須注意的是，不要直接對每個像素點做運算，這樣做會很花時間，可以先將這256個數值經轉換後所對應的數值存起來，透過查表就可大幅加快執行效能。

PS.老師在期中考卷有錯誤，第6題第1個for迴圈應該改成
　　for(i = 0;i < 256;i++)
　　     {
　　     if(i < _______)
　　          iLevel[i]=iOutputMin;  //題目寫iLevel[i]=0
　　     if(i > _______)
　　          iLevel[i]=iOutputMax;  //題目寫iLevel[i]=255
　　　　　.......以下略

　　最後是曲線部分，曲線需要3個點，分別是(0,0)、(255,255)以及使用者自訂的點(x,y)，透過這三個點可決定出一條曲線，比較麻煩也同時是我有遇到的問題是轉換，如果直接用整數形式運算可能會出問題，所以要適時地轉換成浮點數。

　　以上就是這次的心得感想及程式demo。

------------------------------------------------------------------------------------------------------------

由於之前選用的圖片不太好
因此更新其他照片的結果

　　首先這是範例圖片裡的企鵝圖

　　這是他的原長條圖

　　這是累積長條圖
