05360623 張克承 HW5

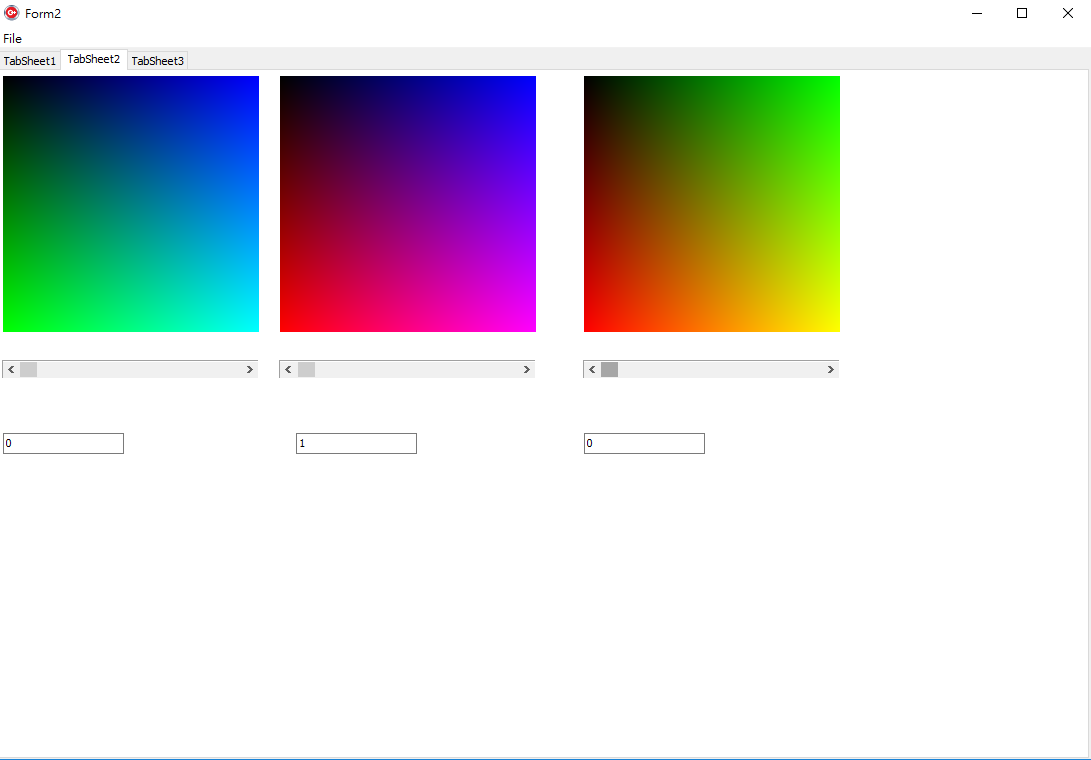

這次要介紹兩種色彩模型,RGB和YUV下圖為RGB個固定兩種顏色第三種顏色可以根據scrollbar改變的數值使圖片改變

下圖中的右上角模型為YUV下面的scrollbar可以調整Y(亮度)。X軸為U(色度)Y軸為V(濃度)

而要做出下面的圖片要將圖片灰階後記下Y的數值在使用滑鼠選擇想要的U和V填入後將YUV使用公式轉換成RGB即可更新圖片得下圖

整數運算的 RGB to YUV 轉換公式:

Y = ( ( 66 * R + 129 * G + 25 * B + 128) >> 8) + 16

U = ( ( -38 * R - 74 * G + 112 * B + 128) >> 8) + 128

V = ( ( 112 * R - 94 * G - 18 * B + 128) >> 8) + 128

整數運算的 YUV to RGB 轉換公式:

C = Y - 16

D = U - 128

E = V – 128

R = clip(( 298 * C                  + 409 * E + 128) >> 8)

G = clip(( 298 * C - 100 * D - 208 * E + 128) >> 8)

B = clip(( 298 * C + 516 * D                 + 128) >> 8)
