HW3

最後一個作業了，我終於熬夜做完了。來精采回顧一下:

首先，根據老師題目要求，將影像灰階值算出來，這個部分在之前的作業就做

過了，所以我先寫出yuv色彩模型的部分，這次作業主要是公式的換算，只要懂運算方式就可以畫出yuv色彩模型，如下:

很明顯這是錯的!後來詢問我的同學才知道原來一開始我沒有限制RGB的範圍，超出0~255

會導致圖形變這樣，於是我加了限制後:

成功畫出yuv色彩模型後，把讀近來的圖檔轉成灰階。這在過去的作業中就做過練習了:

接著一樣透過公式的轉換，很成功的將圖片色彩改變，不過卻發現色彩點選久了...

整張圖越來越黑...幾乎只剩顏色沒有圖形，於是我讓每次讀近來的圖片拷貝成兩張，

讓程式讀取的圖片是灰階的而不是有色的，果然就沒這個問題了，因為每次讀進的

圖片都是有色的，大家都知道顏色越疊越多就是越來越黑阿!

接著進入作業重點，捲軸的部分:

我將yuv的色彩圖形進行y的改變，捲軸讀進的值為y值，讓色彩進行明亮度調整:

卻發現怎麼調都是黑的，一點也不亮!後來發現我捲軸的max值只有設10，難怪一直都很黑

，改成255後:

我想這個圖就不會錯了吧!接著HSI的部分，只要象限以及角度設好便能畫出它的色彩圖形:

HW3

A.



<圖一>載入圖片



<圖二>圖一之灰階影像



<圖三>YUV色彩模型

接下來要做當滑鼠在<圖三>上點選任一座標點時，該座標標值會當作U,V值傳入，並將<圖二>的色彩值換成座標所點到的值，如<圖四><圖五>，



<圖四>點選0~255(Blue)



<圖五>點選0~255(Green)

心得 :
在做這一部分時，經常點選顏色後整張圖就會變成所點選的顏色，到後問老師才知道，原來是原圖<圖一>的亮度沒有保留給Y值。觀念懂了其實感覺很好寫，但是起初對YUV這個很不了解，所以才會不知道要先保留亮度Y，再去利用座標值來更改UV色彩，如此一來圖片便會變顏色了。

B. HSI TO RGB

那麼SHI之值就是 H=角度, S=與原點之距離, I=先設為0.5，為了計算S比較方便所以先將原點(128,128)改為(0,0)其他座標值則利用X-128,255-y-128做轉換即可，這樣S的值就會等於sqrt((x*x)+(y*y))，那麼應為S的範圍是在[0,1]之間，所以須將值除與128。

接下來就H值較為要注意，因為tan的值是介於 -pi/2 再來在 01後，在乘上，
否則有些色彩值將會被先放大，畫出來的圖就不對了。


再來在 三個判斷式中的算出來的RGB直接式成分，所以在判斷小於0或大於1後再乘上255，再判斷小於0或大於255，圖案就可以完整地畫出來了，要是在算完後沒判斷就先乘上255，有些值將會預先被放大，弄出來得圖案就會不對了。


<圖六>之圖並不是很完整，因為會有部分顏色怪怪的，那麼起初我去把改I的改為0.8 值發現圖片好看了如圖<七>，原本被黑影蓋掉的顏色也有出現，所以我認為是判斷式中
R =3*I-(G+B) G = 3*I-*(R+B) B = 3*I-(R+G)的值分別少了點所以才會出現黑影，也就是兩原色的交界點似乎沒處理好。









<圖六>HSI TO RGB (I=0.5)





<圖七> HSI TO RGB (I=0.8)

HW3

程式介面



載入一張.bmp的圖檔



將圖片轉成灰階只保留亮度(Y)



在左邊的YUV色彩模型中，隨機 取一種
顏色將U和V的色彩值替換 。




HSI色彩模型介面



I = 0.5

I = 1

擷取網路上網站的圖片

心得一:YUV TO RGB

做第一個作業時，一直以為是要將RGB轉換成YUV，再將YUV轉換成RGB，當我轉換完後，發現顏色並沒有改變，才想說為什麼要將RGB轉過去又轉回來，但如果只是要做YUV轉換成RGB時，除了亮度Y=128，那U和V的色彩值我應該給多少? 這個問題困擾我很久。

一直到禮拜五問完老師之後才知道U和V的色彩值，是用當你點到YUV色彩模型上面的座標(i,j)來當作U和V的值，到這邊U和V值的問題解決了，但後面又碰到一個問題就是亮度的Y=128到底要給R還是G還是B? 結果三個都做了，一次保留R的亮度，一次保留G的亮度，最後保留B的亮度，三個圖片做出來很明顯地會不一樣，想說這樣就完成了，但演算法並不是這樣。

問完老師後才知道是要將原圖轉乘灰階時的所保留的亮度，給Y然後配上新的U和V的值去轉換成RGB 後才是我們所要的YUV色彩模型。

心得二:HSI TO RAB

在做第二個程式遇到的困難不外乎就是角度的問題，第一象限保持atan(y/x)，第二象限是atan(y/x)+pi，第三象限是atan(y/x)+pi，第四象限是atan(y/x)+(2*pi)，但剛開始做的我卻把pi的直放到atan(y/x)裡面做運算導致所算出來弧度，一直介於(-pi/2~pi/2)之間，一直以為這樣就把角度的問題搞定了(事實上是搞定了)，但我卻將(0 < H < 120)......直接將這一段寫到程式裡面去，沒有改成(0 < H && H< 120) ，導致圖片一直被後面的色彩直覆蓋掉，出來的圖就只有(240~360)那一區域的顏色，一直到老師幫我檢查時，才發現@@。而最後做出來的圖片中間看起來會有三個比較暗得圈圈，我試者把I的值條大，而黑色的圈也漸漸消失了，但是做出來得圖片還是沒有辦法像網路上的一樣，能夠使顏色與顏色之間的分隔很明顯，即使用了網路上所提供的公式來做還是沒有辦法。

H=0

R = I + 2IS

G = I - IS

B = I - IS.

If 0 < H < 120, then

R = I + IS*cos(H)/cos(60-H)

G = I + IS*[1 - cos(H)/cos(60-H)]

B = I - IS.If H = 120,

then the red, green, and blue values are

R = I - IS

G = I + 2IS

B = I - IS.

If 120 < H < 240, then

R = I - IS

G = I + IS*cos(H-120)/cos(180-H)

B = I + IS*[1 - cos(H-120)/cos(180-H)].

If H = 240 then

R = I - IS

G = I - IS

B = I + 2IS.

And if 240 < H < 360, we have

R = I + IS*[1 - cos(H-240)/cos(300-H)]

G = I - IS

B = I + IS*cos(H-240)/cos(300-H).

網站:http://www.had2know.com/technology/hsi-rgb-color-converter-equations.html

Homework 3: Color Models

以下是我這次作業的原圖




灰階影像




點選黑色部分而改成的圖，幾乎是完全看不到原先圖片的痕跡




藍色部分，本來是想要點選深藍色，但因為我想看看淺色系的效果，所以改選了淺藍色




紫色部分，這是我這次轉換色彩最喜歡的一個顏色，效果還滿不錯的




還有這個黃色，改變出來的圖片有些復古風味






色彩模組

1.



2.




心得:

　　其實這次的作業是讓我感覺最不好做的(相較於其他作業)，尤其是在做色彩模組那個部分，幸虧之後與同學相互研究才研究出這次的作業，雖然我還是有很多地方不太懂，可是當成果出來的那一刻真的很令人高興。
　　
　　其實影像處理真的不是一門小學問，一學期的課讓我體會到，很多程式都應該要自己先去想一遍演算法，再利用相關的資料去寫程式，而在這個狀況下想出來的才是真正存在自己腦袋裡的東西。

Hw3

這次作業分成四個部分 , RGB色彩模型、YUV色彩模型、YUV單一色調轉換工具、還有HSI色彩模型

RGB色彩模型

GB模型(R=0)

GB模型(R=128)

GB模型(R=255)

RB(G=0)

RB(G=128)

RB(G=255)

RG(B=0)

RG(B=128)

RG(B=255)

RGB色彩模型又分成GB、RG、RB這三個 , 這部分比較簡單 , GB只要給定G & B的值 , 並作一個可調的變數給R , 就做出來了 , RG、RB同GB模型

YUV色彩模型

YUV(Y=128)

YUV(Y=0)

YUV(Y=255)

YUV色彩模型就稍微多花了一點時間 , 雖然有RGB to YUV & YUV to RGB的轉換公式 , 但我一直以為要先從RGB to YUV 再從YUV to RGB , 我卡在一開始的RGB值我要怎麼給? 原始的RGB圖要怎麼畫? 才有辦法從RGB to YUV to RGB後 , 會是YUV的色彩模型 , 上網查了很多的資料 , 可是都只查到YUV & RGB的轉換公式 , 後來自己試了半天 , 才發現原來不是從RGB to YUV to RGB , 一開始給定Y值 , UV值分別由左至右、由小至大 , 最後再把YUV的值轉換至RGB就可以畫出來了

YUV單一色調轉換工具

Gray

Green

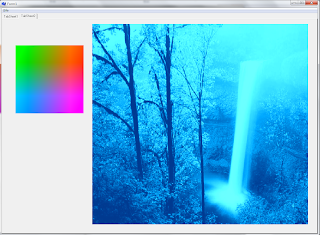

Blue

Purple

Orange

YUV色彩模型會畫之後 , 這個部分就比較簡單了 , 首先把一張照片轉為灰階影像(用RGBtoY的公式) , 接著就是在Image上發生MouseDown之後 , 把該點座標的RGB值轉為UV , 再套用RGBtoYUV的公式 , 把整張影像的RGB重新給值就完成了

HSI色彩模型

HSI(I=0.5)

HSI(I=0.8)

HSI(I=0.2)

HSI是我做最久的一個部分 , 碰到了許多問題 , 首先H的計算 , atan的值 , 在第三象限一直會錯 , 畫出來的圖形不會是3個120度角的扇形 , 等到第三象限的H值修改過後 , 雖然可以成功畫出3個120度角的扇形 , 但是整個HSI的圖形還是會錯 , 後來我才發現 , 雖然成功畫出3個扇形 , 但是第二 & 第四象限的角度是有問題的 , 查了許多資料 , 才終於修正H的部分(可以成功畫出0~60、60~90、90~120、120~180、180~210、210~270、270~300、300~360的扇形)

接著是S的計算 , 起初因為我畫的圓的半徑為100 , S我就直接把值丟進去算了 , (後來才注意到S的範圍只有在0~1之間 , 因此要對S做調整 , S = V/100 (V是任意色點到中心點的向量長度) , 但結果還是錯的

H的角度計算我確定沒錯 , I值我先固定給0.5 , 但是畫出來的圖形卻是錯的 , 所以我一直以為問題出在S上面 , 不斷的對S做調整 , 還是畫不出正確的圖形 , 網路上HSI的相關資料也很少 , 寫的內容也跟課本上差不多 , 幾乎都是RGB to HSI 、 HSI to RGB的相關公式 , 後來直接去找HSI to RGB的相關程式碼來看 , 但問題還是沒有解決

問了老師才知道 , 原來我的S計算沒有錯 , 問題是出在 , 課本上的HSI to RGB轉換公式裡面所有的角度要轉換成淨量值 , 60度=PI/3 , 120度=PI*2/3 , 而我是直接把角度丟到公式裡面去計算 , 所以又對所有的角度做了修改 , 把所有的角度修改成淨量值 , 老師也幫我再把象限判斷的地方也做了些修改 , 最後圖形終於畫出來了

最後雖然HSI圖形畫出來了 , 但是還是覺得圖形有點怪怪的 , 圖形中約60度(橘黃色)、210度(青色)、300度(紫色)的地方 , 顏色會會不清楚 , 可是網路上看到的HSI-Color-Model卻不會有這種問題

Homemade

Example
